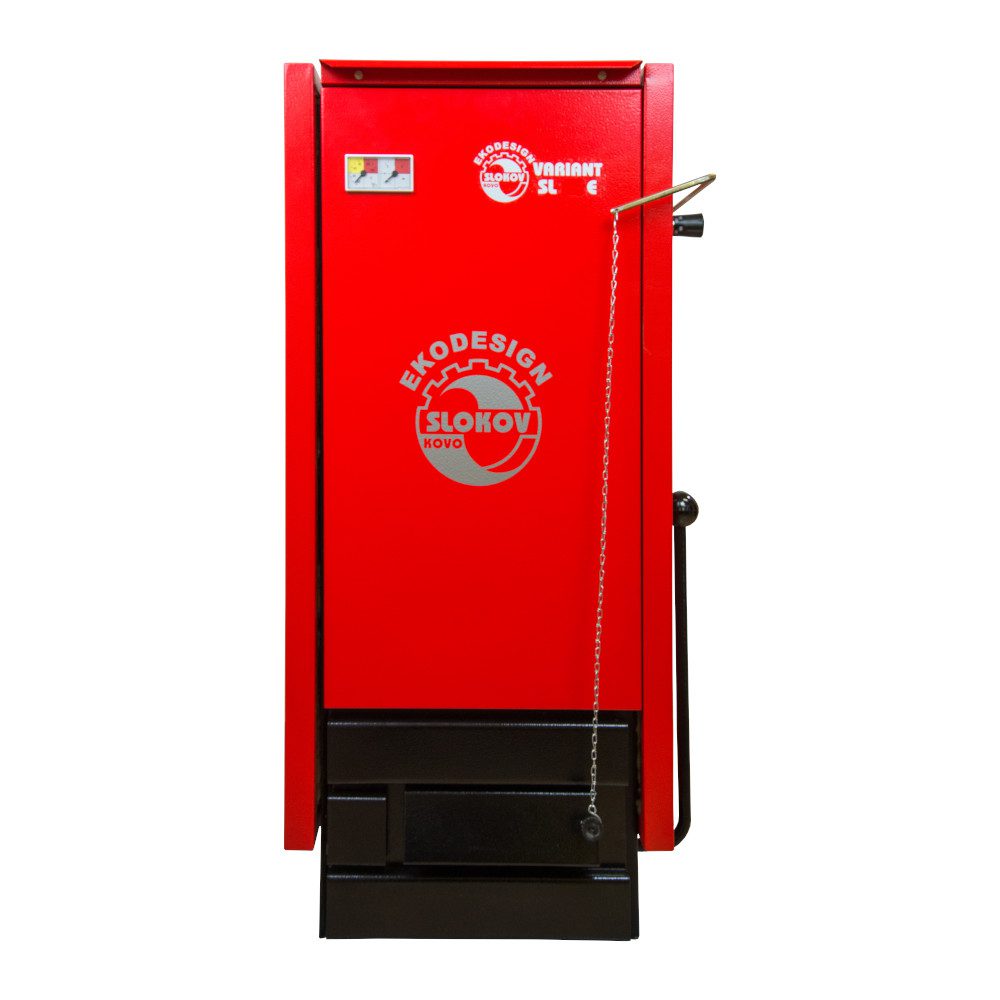

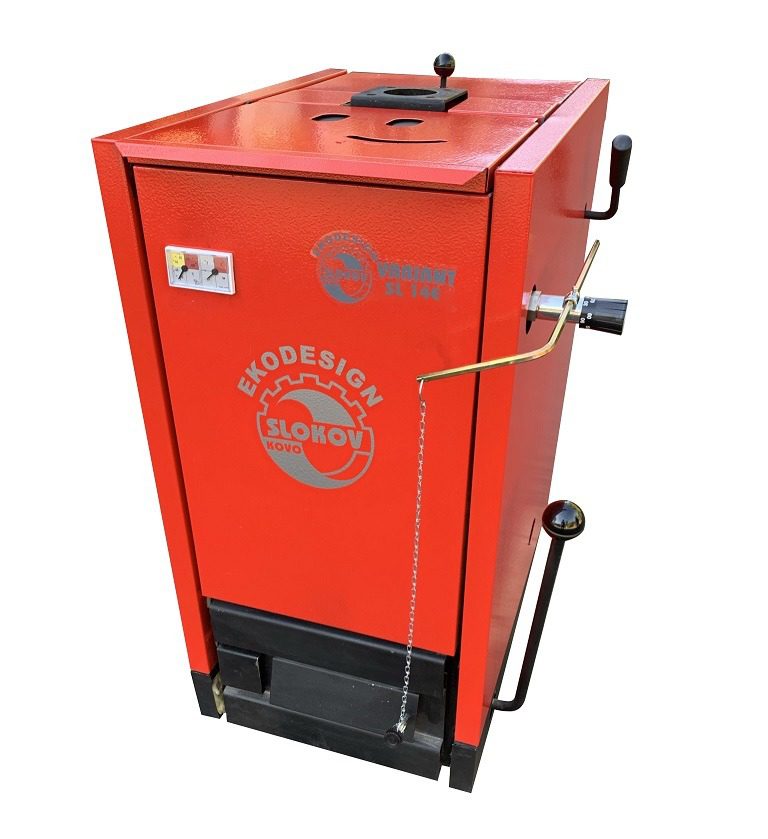

Ocelový teplovodní kotel Variant SL33E pro spalování hnědého uhlí – zrnění 20-40 mm (ořech 1).
- Plní třídu 4 dle ČSN EN 303-5 a normu EKODESIGN
- Lze používat i po roce 2022
- Záruka až 4 roky (záruční a pozáruční servis)
- Síla plechu 5 mm
Popis kotle

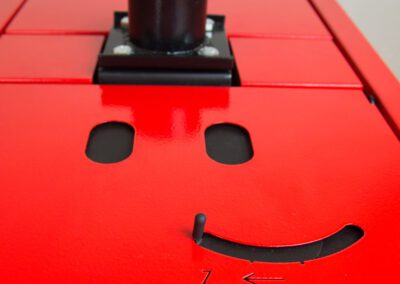

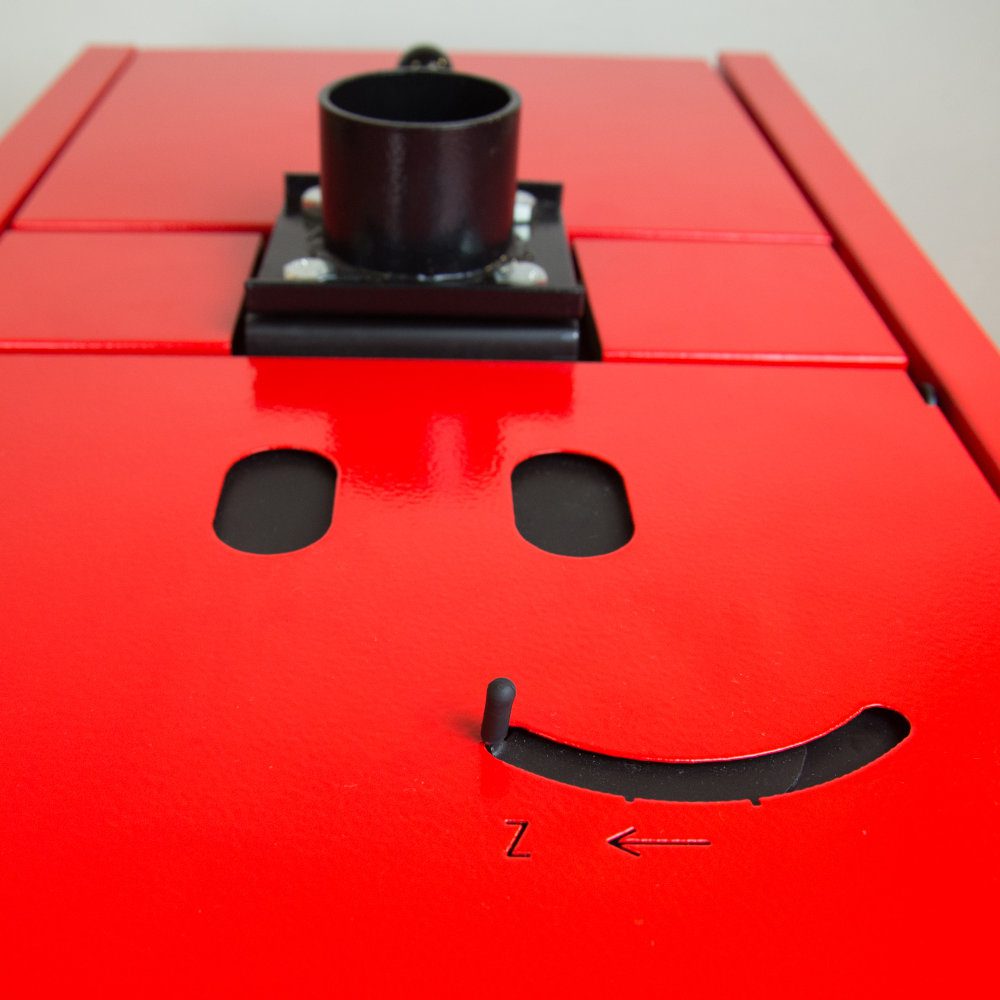

Kotle jsou vyráběny se standartní vstupní a výstupní přírubou typu “Slokov” (4x šroub M12). Toto provedení umožňuje snadnou výměnu staršího kotle SLOKOV za kotel nový. Protipříruby jsou vyráběny s vývodem DN65.
Vstupní a výstupní příruba na kotli mají stejný tvar a stejnou polohu jako příruby u kotlů SL27, SL27-3, SL33, SL33-3, SL27-4 a SL33-4 (kotle na uhlí od firmy SLOKOV). To zaručuje snadnou výměnu staršího kotle zmíněného typu za tento nový kotel. Je však třeba počítat s větší šířkou kotle a s větší násypnou šachtou u SL33E (kotel potřebuje více místa do boku a dopředu u SL33E).
- Kotel splňuje 4. třídu dle ČSN EN 303-5 a EKODESIGN dle 2015/1189.
- Lze objednat i s protipřírubou G6/4″, popř. G2 vnitřní závit.
- Kotel má stejné připojovací rozměry jako kotel SL27, SL33, SL27-3, SL33-3, SL27-4 a SL33-4.
Konstrukce kotle
Kotel je svařen z ocelových plechů. Vnitřní prostor je rozdělen vodní přepážkou na násypnou šachtu, spalovací komoru a výměník, kterým proudí spaliny ke kouřovému hrdlu. Pod spalovací komorou a násypnou šachtou je dvoudílný rošt, ovládaný z boční strany kotle pákou.

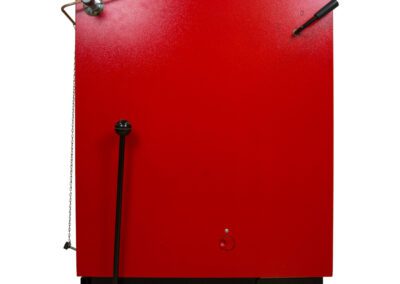

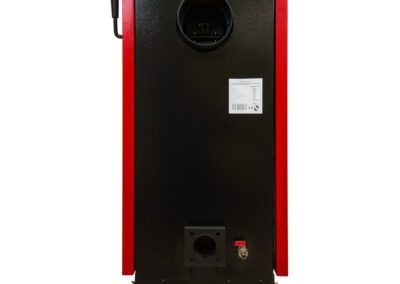

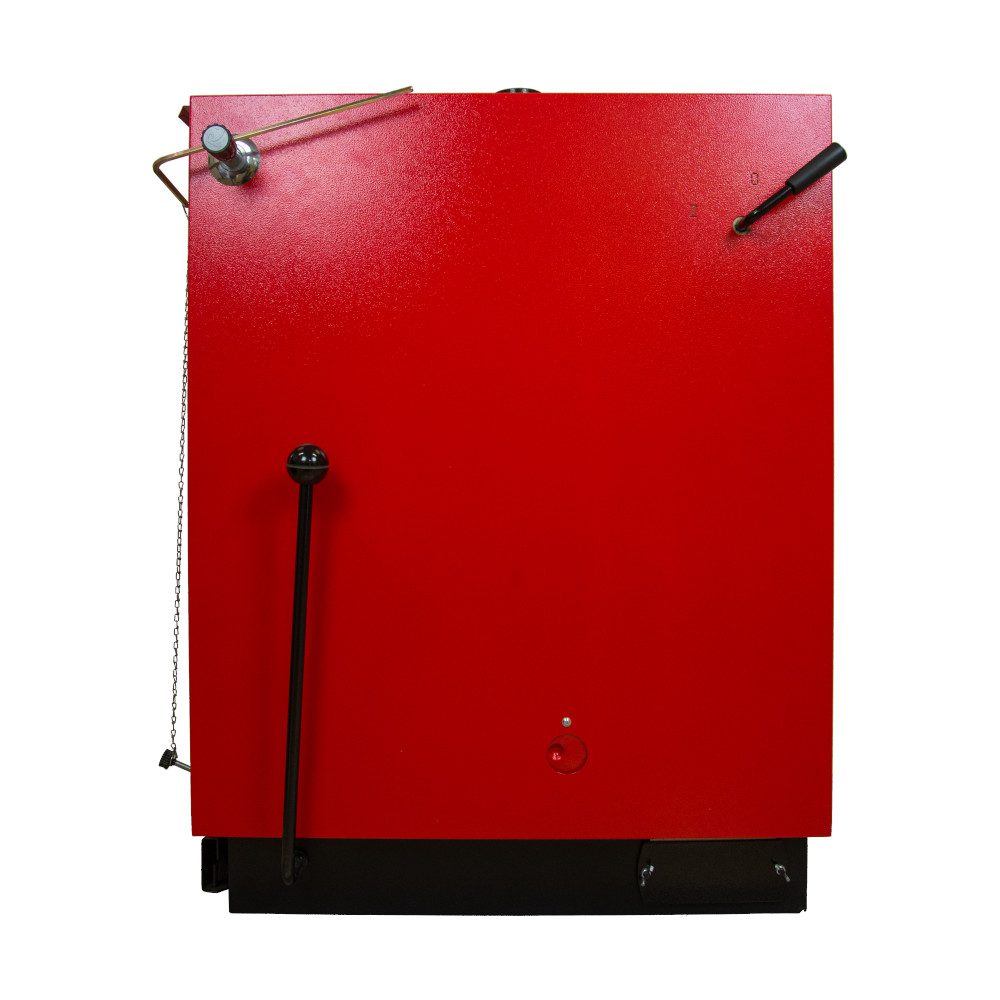

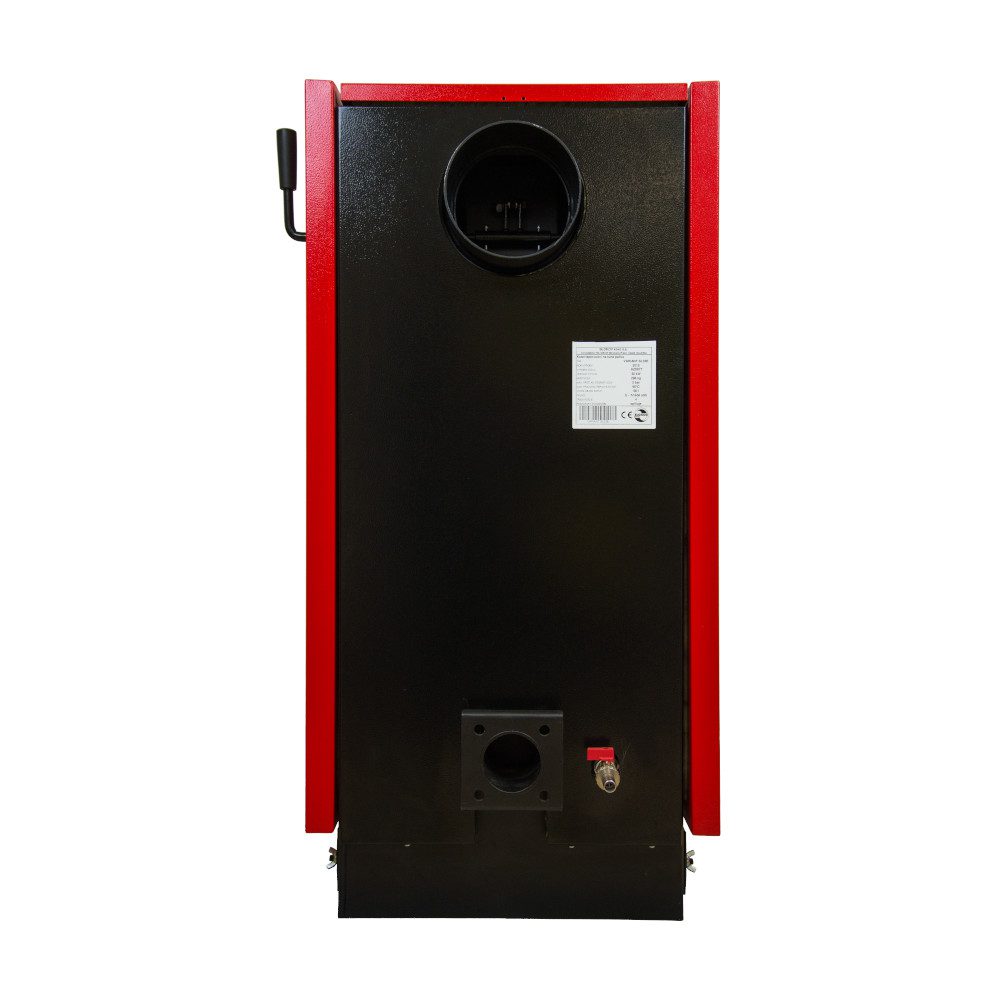

Regulace sekundárního vzduchu přiváděného do spalovací komory zvyšuje účinnost kotle. Primární vzduch je přiváděn pod rošt regulovatelnou klapkou v popelníkových dvířkách. Regulace se provádí ručně nebo automatickým regulátorem, který je součástí ceny kotle. Vstup a výstup topné vody je opatřen přírubami DN 65. Kouřovod je v ose kotle na zadní straně. Zatápěcí klapka se ovládá z boku kotle. Sazové otvory pro čištění kotle jsou na kotli umístěny z obou stran.
Použití kotle, palivo
Ocelový teplovodní kotel VARIANT SL E je zdrojem tepla vhodný pro vytápění bytů, rodinných domků, provozoven a obdobných objektů s tepelnou ztrátou 20-33 kW. Otopný systém může být s otevřenou nebo tlakovou expanzní nádobou, samotížným nebo nuceným oběhem otopné vody, s maximálním přetlakem 200 kPa.
Předepsané palivo pro kotle VARIANT SL20E, SL27E, SL33E je dle ČSN EN 303-5–b hnědé uhlí, zrnění 20-40 mm, ořech 1, o minimální výhřevnosti 19,1 MJ/kg.
Dobrá funkce kotle je podmíněna kromě odborné instalace také potřebným komínovým tahem a správnou obsluhou.
Kotle VARIANT SL-E jsou zařazeny podle ČSN EN 303-5 do třídy 4. Podle této normy musí být kotle připojeny k akumulačnímu zásobníku, který slouží k odvádění přebytečného tepla.
Hlavní rozměry kotle Variant SL33E
Legenda
45 – Klapka sekundárního vzduchu
46 – Sazová dvířka
47 – Roštovací páka
48 – Popelníková dvířka
49 – Trubky k DBV1 – není součástí kotle

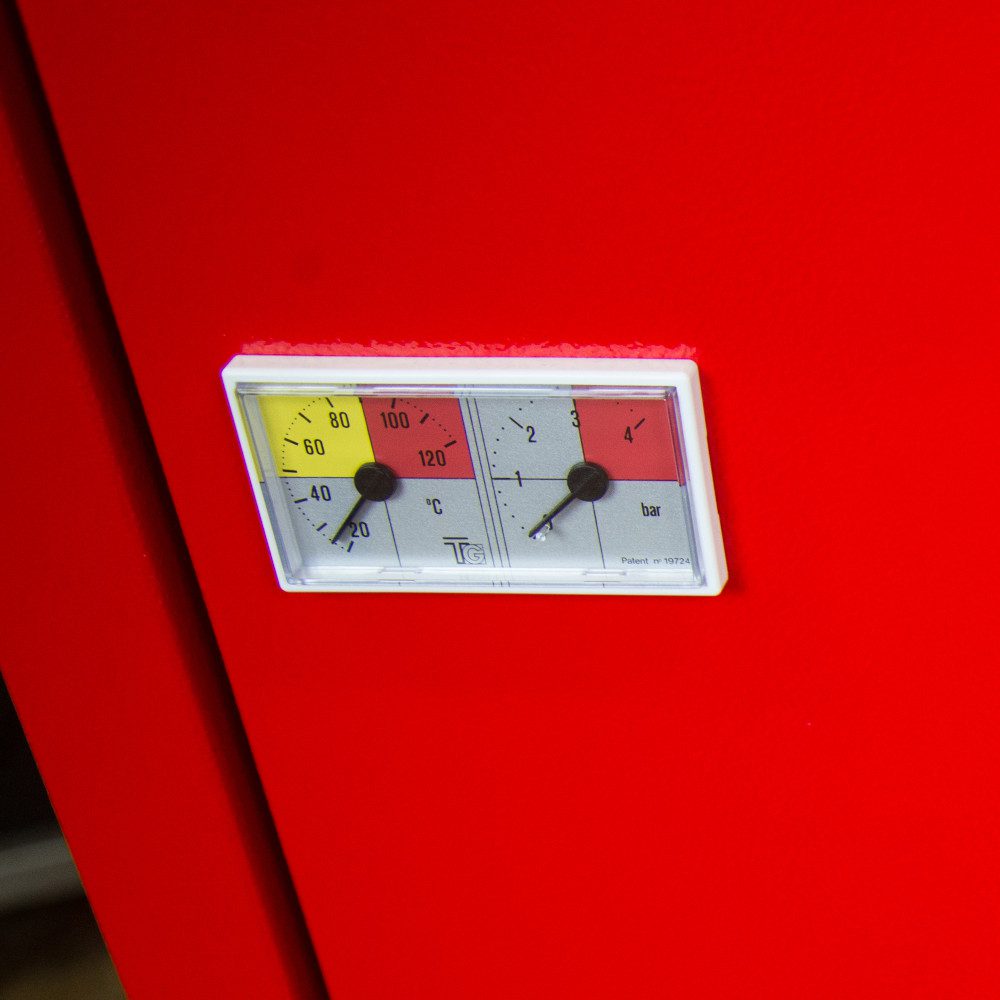

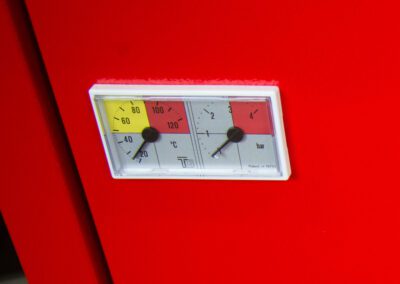

50 – Termomanometr – teploměr s tlakoměrem
51 – DBV1 – dvoucestný dochlazovací bezpečnostní ventil – zvláštní příslušenství
52 – TRV – tepelný regulátor výkonu – zvláštní příslušenství kotle
| A – výška kotle | 1030 mm |
| B – hloubka kotle | 880 mm |
| C – šířka kotle | 500 mm |
| D – výška příruby topné vody-výstup | 1035 mm |
| E – výška osy kouřovodu | 890 mm |
| F – výška příruby topné vody-vstup | 215 mm |
| G – vzdálenost osy topné vody-výstup | 375 mm |
| Průměr kouřovodu | 160 mm |
| Vstupní a výstupní příruba | DN 65 |
Schématický řez kotle Variant SL33E

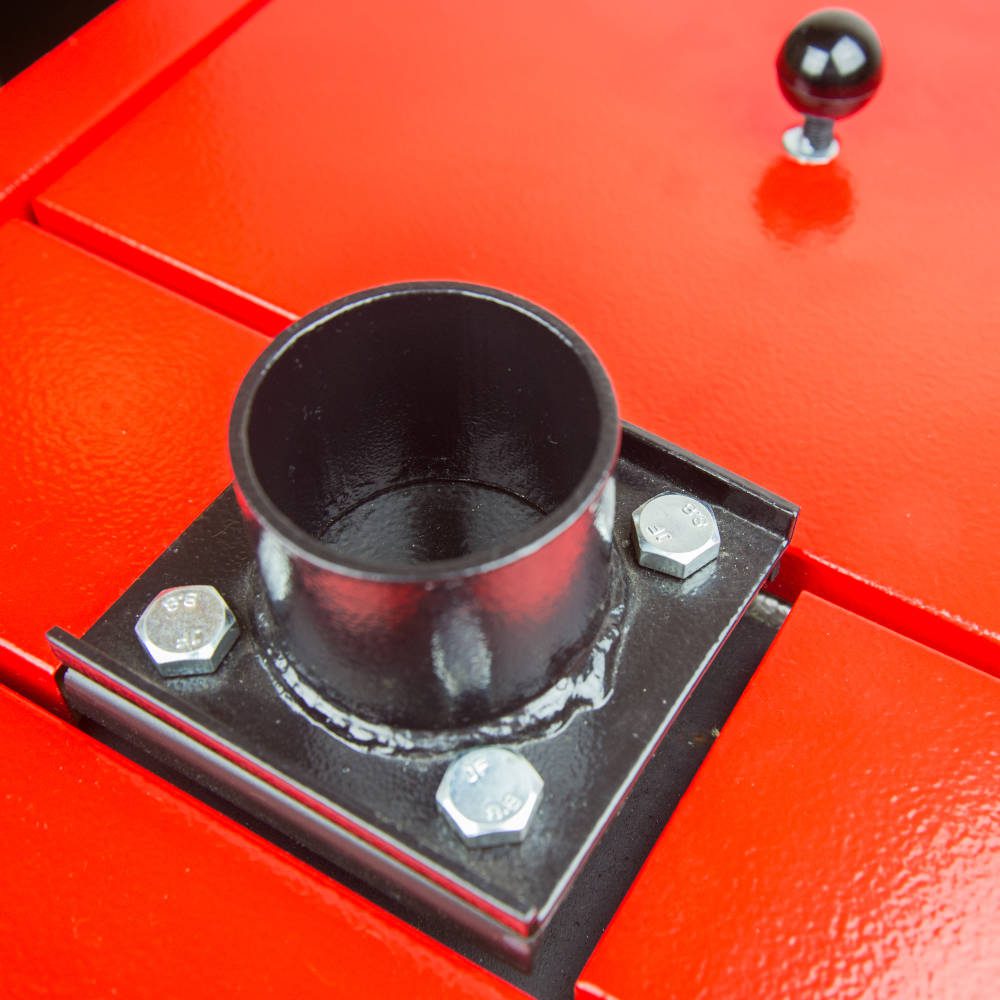

60 – Protipříruba
61 – Nátrubek bezpečnostního ventilu
62 – Těsnící šňůra přikl. dvířek
63 – Přikládací dvířka
64 – Spalovací komora
65 – Žárobetonové cihly
66 – Žárobetonová cihla sek. vzduchu
67 – Klapka spalovacího vzduchu horní
68 – Rošt – 2ks
69 – Těsnící šňůra pop. dvířek
70 – Klapka spalovacího vzduchu – primární
71 – Boční kryt
72 – Popelník
73 – Napouštěcí kohout
74 – Zadní kryt
75 – Vířiče – 2ks
76 – Zatápěcí klapka
77 – Páka klapky
78 – Těsnící šňůra víka výměníku
79 – Víko výměníku
80 – Přepážka spalin
